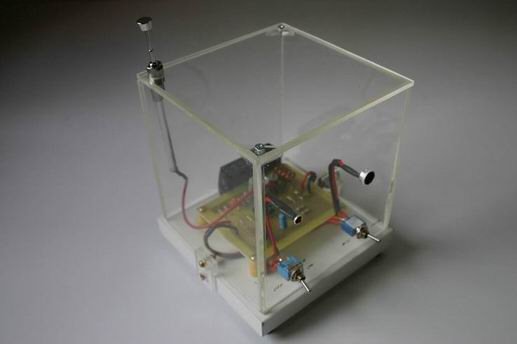

O nosso projecto consiste na construção de um transmissor de FM para a gama de frequências comercial de rádio entre os 88 MHz e 108 MHz. O transmissor é fácil de construir, possui dimensões reduzidas e todos os componentes que o constituem podem ser encontrados facilmente nas lojas de venda de componentes eléctricos ou no armazém da tua escola. Este transmissor proporciona um elevado alcance principalmente em áreas abertas e com a sua enorme sensibilidade é capaz de captar o mínimo som, podendo até ser utilizado para efectuar espionagem.

Funcionamento básico:

Este transmissor simples tem como componente fundamental de funcionamento o transístor (Q₂) NPN, com a referência 2N2219. É em torno dele que o circuito oscilador está montado. O sinal de rádio é gerado pelo circuito oscilador que é constituído basicamente por dois componentes: a bobine L₁ e o condensador C_V. A função deles é estabelecer a sintonia de uma frequência entre os 88 MHz e 108 MHz, para a qual se pretende emitir rádio.

A polarização de base do transístor é feita através do conjunto formado pelas resistências R₆ e R₇, que determinam a quantidade de corrente necessária na sua base para o colocar em condução.

É através de um microfone de pequenas dimensões que o som (neste caso, a voz humana) se vai produzir e fazer-se chegar até ao circuito oscilador.

O circuito integrado U₁ (UA741) é um amplificador operacional que tem como função amplificar o som proveniente do microfone.

O som (ondas electromagnéticas) a transmitir é emitido através de uma antena telescópica de dimensões reduzidas.

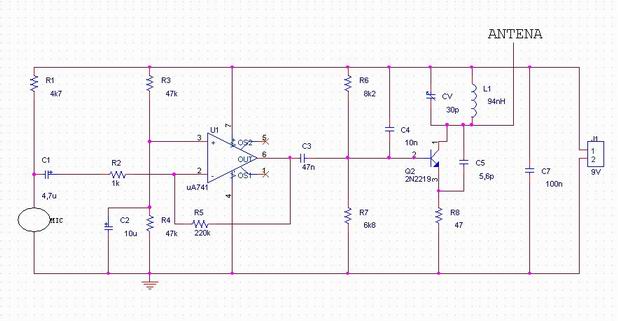

Esquema eléctrico:

Instruções de montagem:

	O nosso transmissor possui uma tensão de alimentação de 9 Volts, mas também admite outras tensões de alimentação como por exemplo, 6 ou 12 Volts. No entanto recomendamos uma tensão de alimentação de 9 Volts utilizando uma pilha, por questões de melhor desempenho de todos os componentes.
	As resistências utilizadas devem possuir no mínimo uma potência de 0.125 Watt e uma tolerância de 5%.
	O microfone é de electro e possui dois terminais com polaridade, quando montado incorrectamente não funciona.
	O condensador variável (CV) utilizado tem base de plástico, com um formato redondo e dimensão muito pequena. A gama de capacidade do condensador deve variar entre 2 a 33 pF, mas se houver dificuldade em encontrar um condensador variável com esta gama de valores também pode-se utilizar um com uma gama o mais próxima possível. Este tipo de condensador possui três pinos mas só são utilizados dois ( o pino do meio e qualquer um dos pinos extremos).
	A bobine é de fácil construção e deve ser construída da seguinte maneira: consiste em 4 espiras de um fio eléctrico de diâmetro 1 mm (preferência do tipo envernizado ou esmaltado) enroladas em torno de um objecto (caneta, chave de fendas, etc) com um diâmetro de 1 cm. As espiras devem estar espaçadas uniformemente por forma a bobine  ter 1,5 cm de comprimento (ver fotos).
	Adicionalmente na ligação da antena deve ser utilizada uma resistência de valor 3,9 KΩ entre a sua base e o ponto onde ela é inserida no circuito para melhorar a emissão do sinal.
	O circuito integrado é um elemento sensível, por isso, para maior segurança este deve ser montado sobre um suporte próprio. É necessário ter atenção à posição que o circuito integrado deve estar colocado, pois quando montado incorrectamente no circuito ele danifica-se, não funcionando mais (ver data sheet).

Material utilizado:

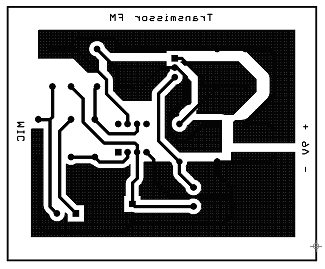

A montagem eléctrica dos componentes é realizada em placa de circuito impresso conforme ilustram as figuras seguintes:

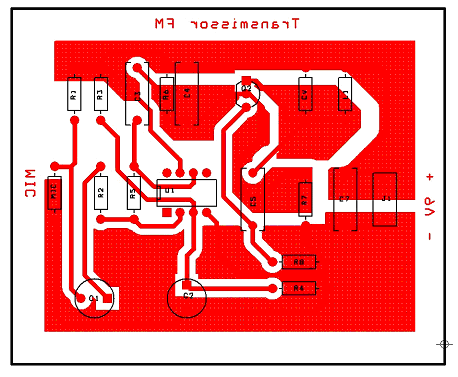

A figura da esquerda já possui as dimensões correctas para se imprimir e proceder à fase de construção da placa de circuito impresso. A figura da direita representa a disposição física dos componentes na placa e serve como auxilio para uma montagem correcta de todo o material.

    O transístor Q₂  tem a seguinte disposição de pinos:

         1- Emissor        2- Base        3- Colector

     A figura representa a configuração de pinos do circuito integrado LM ou UA741.

Note-se que é muito importante ter atenção à montagem correcta do transístor e do circuito integrado.

Testes:

Para testar o transmissor primeiro há que ligar um rádio FM a uma distância de 3 a 4 metros relativamente ao transmissor, de seguida liga-se o transmissor e procura-se sintonizar o sinal emitido pelo transmissor no rádio. O sinal a detectar pelo rádio assemelha-se ao de um apito forte. Se depois de sintonizado, este sinal não for suficiente forte e possuir ruído convêm ajustar o condensador C_v do transmissor para melhorar o sinal emitido e alterar o valor da resistência R₅ para 22 kΩ. Depois destas etapas já se pode falar para o microfone e ouvir a sua voz no rádio. Se tiver dificuldade em ouvir, tente afastar um pouco mais o transmissor do rádio ou tente baixar o volume do som do receptor de rádio.
